Souffleuses et pompes à vide à canal latéral

Principe de fonctionnement d’une souffleuse à canal latéral

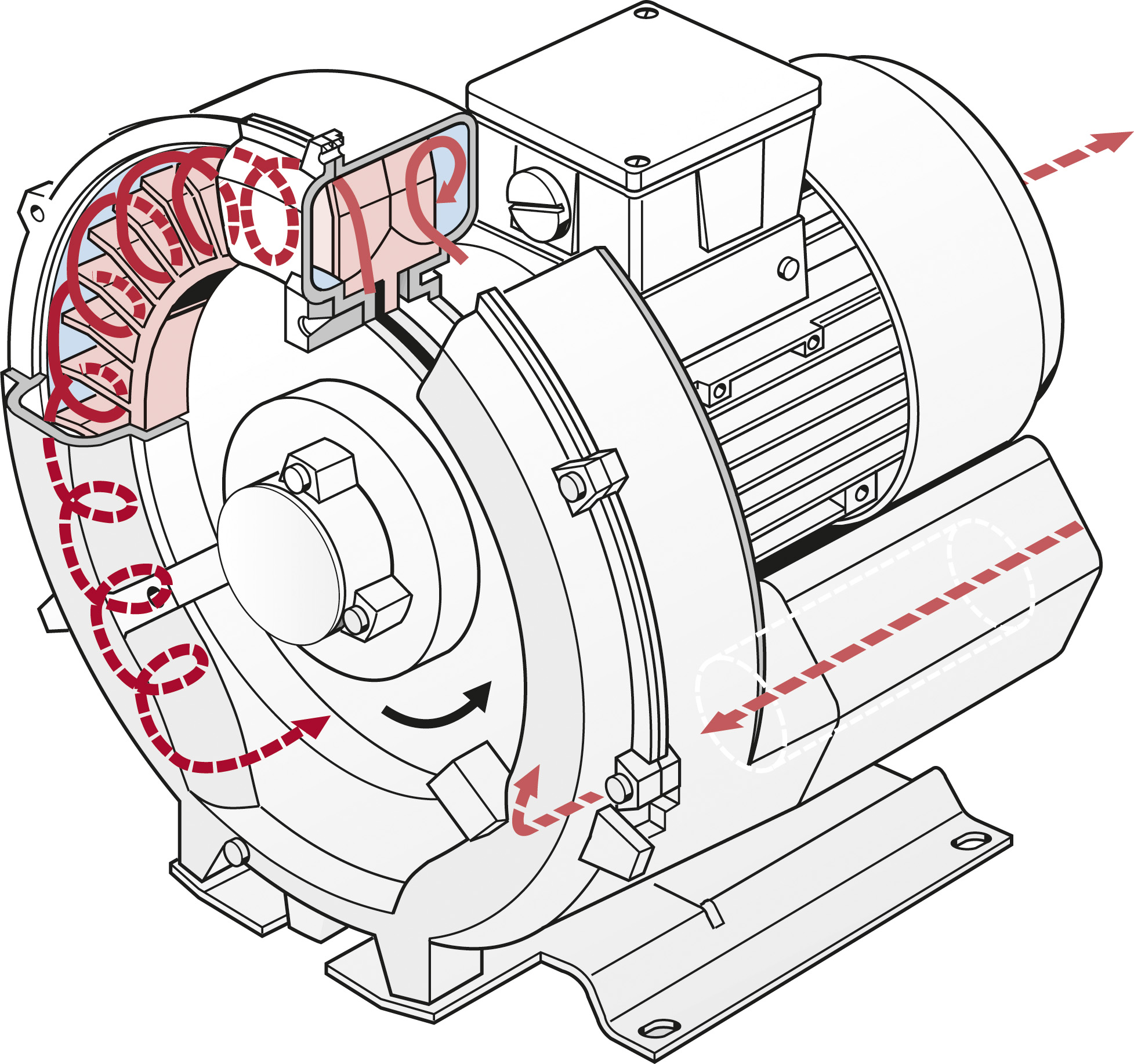

Comment fonctionne une souffleuse à canal latéral ?

La turbine de la série G est montée directement sur l’arbre du moteur pour une compression sans contact. Une fiabilité opérationnelle maximale est assurée, même à des pressions différentielles élevées, par la disposition des engrenages à l’extérieur de la chambre de compression.

Le gaz est introduit via l’entrée. Lorsqu’il pénètre dans le canal latéral, la turbine en rotation lui donne de la vitesse dans le sens de rotation. La force centrifuge dans les pales de la turbine accélère le gaz vers l’extérieur et la pression augmente.

Chaque rotation ajoute de l’énergie cinétique, ce qui accroît la pression le long du canal latéral. Le canal latéral se rétrécit au niveau du rotor, ce qui expulse le gaz des pales de la turbine et le décharge à travers le silencieux de sortie, d’où il quitte la pompe.

La plus petite souffleuse à canal latéral du marché – G-BH100

Les modèles G-BH100 sont les plus petites souffleuses à canal latéral du marché, avec une hauteur et une largeur d’env. 125 mm et une profondeur d’env. 60 mm.

Un classique doté d’une technologie innovante – G-BH1

 Avec leur débit d’entrée élevé jusqu’à 2 500 m³/h et une pression différentielle jusqu’à 780 mbar, nos souffleuses à canal latéral G-BH1 silencieuses n’ont pas volé leur réputation. Fiables et durables, elles nécessitent peu d’entretien. Elles offrent 20 000 heures de service sans panne et ne nécessitent quasiment aucun entretien. Des modèles G-BH1 avec moteur IE2 sont disponibles sur demande.

La révolution du canal latéral – G-BH2 VELOCIS

Débit jusqu’à 850 m³/h et pression différentielle jusqu’à 1 100 mbar. Grâce à sa plage de performances largement étendue, la technologie à canal latéral peut désormais être mise en œuvre dans de toutes nouvelles applications. Moteurs IE2 pour toute la gamme G-BH2 VELOCIS

Avantages en bref
• Sans usure
• Faibles coûts d’exploitation et énergétiques
• Fonctionnement extrêmement stable
• Niveau sonore très faible grâce à l’ingénierie acoustique
• Résistance à la poussière et aux peluches
• Sans pulsations
• Moteurs dans une plage de tension de 50/60 Hz
• Fonctionnement avec convertisseur de fréquence 87 Hz
• 40 000 heures de service

Des modèles inégalés aux pressions différentielles les plus élevées – G-BH7

Nos souffleuses à canal latéral G-BH7 peuvent générer des écarts de pression jusqu’à 1 000 mbar, soit plus que tout autre compresseur à segment d’étanchéité ! Jusqu’à présent, les systèmes utilisés pour atteindre ces plages de pression différentielle étaient beaucoup plus bruyants et imposants ou sujets à l’usure.

Désormais, les avantages d’un fonctionnement sans usure associés à un faible niveau sonore permettent une utilisation dans les applications les plus exigeantes. Les pompes à vide et compresseurs G-BH7 peuvent offrir jusqu’à 20 000 heures de service sans interruption pour entretien. Ces machines spécialisées ont prouvé leur fiabilité dans les conditions les plus dures.

Modèles G-BH7 avec moteur IE2 disponibles sur demande

Taille réduite de moitié, puissance doublée
G-BH8

Souffleuse à canal latéral avec un rapport puissance/poids maximal et une commande de puissance extrêmement flexible (-550 et +720 mbar)

Atouts techniques
• Consommation d’énergie réduite grâce à un rendement accru de la pompe
• Régulateur de vitesse
• Émissions sonores réduites de moitié
• Compression sans pulsations
• Entretien quasi inexistant

Moteurs IE3 pour toute la gamme G-BH8

Utilisation dans le monde entier

Les souffleuses à canal latéral de la série G sont la solution idéale dans le monde entier. Elles peuvent être utilisées sans modifications ni essais en Europe, en Asie et en Amérique. Elles sont dotées de moteurs d’une tension de 50 et 60 Hz dans la classe de protection IP55 (classe d’isolation F) et sont homologuées UL 1450 et CAN/CSA C22.2 n° 68-09.
