Řada S –
Šroubová: nemazaná vývěva s nízkými nároky na údržbu

Šroubová vývěva S-VSI (velikosti 100 a 300) představuje moderní, nejmodernější suchou vakuovou technologii, která je nejen mimořádně energeticky účinná a spolehlivá, ale nabízí i nízké náklady na životní cyklus. Používá se v různých průmyslových aplikacích, jako je sušení a balení.

Přehled výhod

  • Suchý chod, bezkontaktní provoz
  • Vysoké vakuum v jednom stupni
  • Možnosti specifické pro danou aplikaci
  • Vysoká odolnost vůči vodní páře
  • Krátká doba evakuace díky vysokému sacímu výkonu
  • Nízká hladina hluku
  • Snadný servis
  • Nízké náklady na životní cyklus
  • K dispozici je verze s kyslíkem

Vzduchová mapa řady S

Letecká mapa

S-VSI Air Map

Suchá technologie s nízkými nároky na údržbu

Suchá technologie s nízkými nároky na údržbu

Bezkontaktní šroubové vývěvy Elmo Rietschle řady S nevyžadují mazání v čerpací komoře. To znamená, že naše šroubová technologie zajišťuje nulovou kontaminaci procesu a žádné znečištění způsobené provozem čerpadla.

Robustní a odolná konstrukce

V tělese čerpadla se v opačných směrech otáčejí dva paralelní šroubové rotory, oba synchronizované s ozubenými koly. Plyn je stlačován ve směru výtlačného otvoru. Převodovka a mechanické ucpávky jsou mazány olejem. Chlazení je zajištěno nepřetržitým průtokem chladicí kapaliny tělesem čerpadla.
Naše suchoběžné šroubové vývěvy se vyznačují vysokou tolerancí vůči parám a kapalinám, snadno se servisují a mají dlouhou životnost - nízké otáčky zajišťují nízkou hlučnost a nízké vibrace.

Mnohostranné využití šroubové technologie

Více aplikací

Šroubové vývěvy Elmo Rietschle se používají především v průmyslových aplikacích v mnoha různých průmyslových odvětvích, kde je zapotřebí čisté vakuum bez oleje. Lze je také kombinovat s posilovačem vakua v individuálních vakuových systémech pro velmi vysoké sací výkony.Pro všeobecné průmyslové aplikace, jako je balení, sušení a lakování nebo vakuové pece, nejlépe poslouží naše řada vývěv S-VSI.

Tyto robustní vývěvy vyžadující malou údržbu a servis pracují na sucho a nabízejí pozoruhodně nízké náklady na životní cyklus. Typickými oblastmi, které nejvíce využívají tento stroj, jsou balení a zpracování potravin - zejména pokud jde o aplikace s kyslíkem.

Průmyslové vakuové aplikace pro šroubové technologie

Čištění dílů, povrchová úprava, sušení, systémy odsávání prachu, průmyslové pece a vakuová metalurgie.

Dále aplikace v obalovém průmyslu, laboratořích, solární technice a povrchové technice a elektronice.

Balení a zpracování potravin

Těsnění zásobníků, balení MAP, odplyňování, sušení, drcení, řezání, míchání a chlazení.

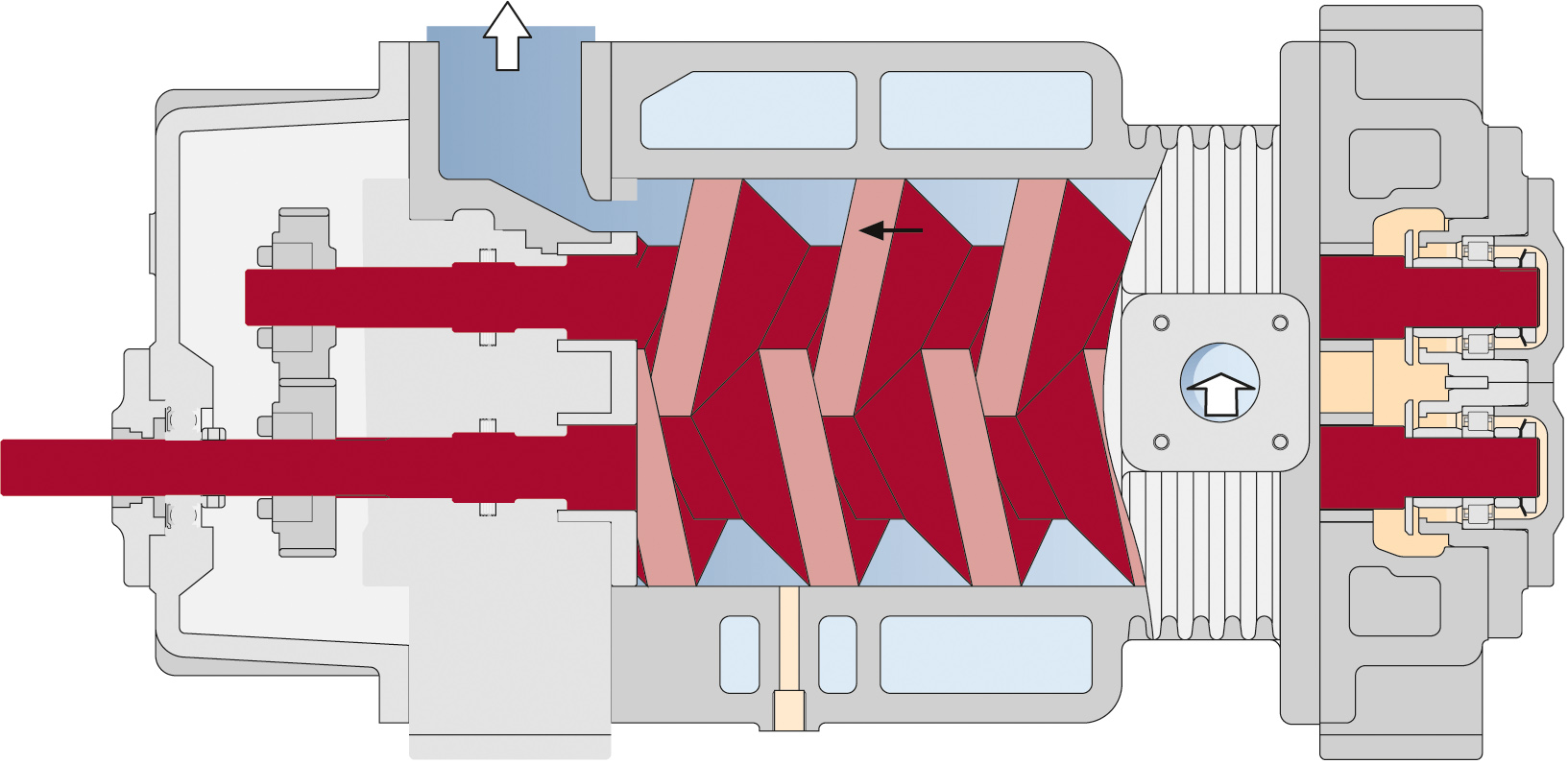

Základní princip činnosti šroubové vývěvy

Základní princip činnosti šroubové vývěvy

Šroubová vývěva se skládá ze dvou paralelních rotorů ve tvaru šroubu, z nichž jeden má pravý a druhý levý závit. Oba šrouby se v tělese kompresoru otáčejí bez tření a s velmi malou vůlí.

Jsou synchronizovány přesným převodem. Kompresní pouzdro a speciální tvar šroubů tvoří kompresní komory. V důsledku opačného otáčení obou šroubů se komora spojená se sacím otvorem zvětšuje a plyn je dopravován do kompresní komory. Poté se komora axiálně přesune ze sací strany na tlakovou (šipka).

U modelů s proměnnou roztečí se plyn při každé změně rozteče stlačuje a před další změnou rozteče se ochlazuje, což vede k vyšší účinnosti. Na tlakové straně se komora pohybuje proti axiální stěně skříně a objem se zmenšuje, dokud přední plocha šroubu neotevře tlakový kanál a předstlačený plyn se nevypouští tlakovou přípojkou. Chlazení se provádí pomocí vodou chlazené vnější komory. U některých velikostí čerpadel lze do čerpadla zavést další chladicí plyn.

Screw vacuum pump operating principles cut section model

Široký rozsah výkonu

Široký rozsah výkonu

Naše šroubové vývěvy S-VSI dosahují mezního vakua 0,08 mbar (abs.) a mohou pracovat při jakémkoli tlaku mezi koncovým vakuem a atmosférickým tlakem.

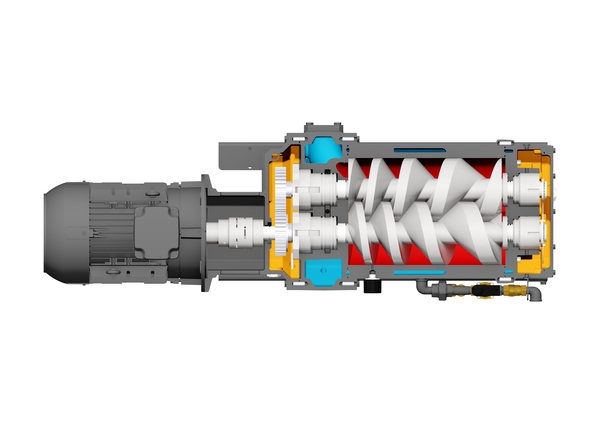

S-VSI Screw Vacuum Pump Cut Section Model
