Pompe per vuoto e soffianti a canale laterale

Principio di funzionamento delle soffianti a canale laterale

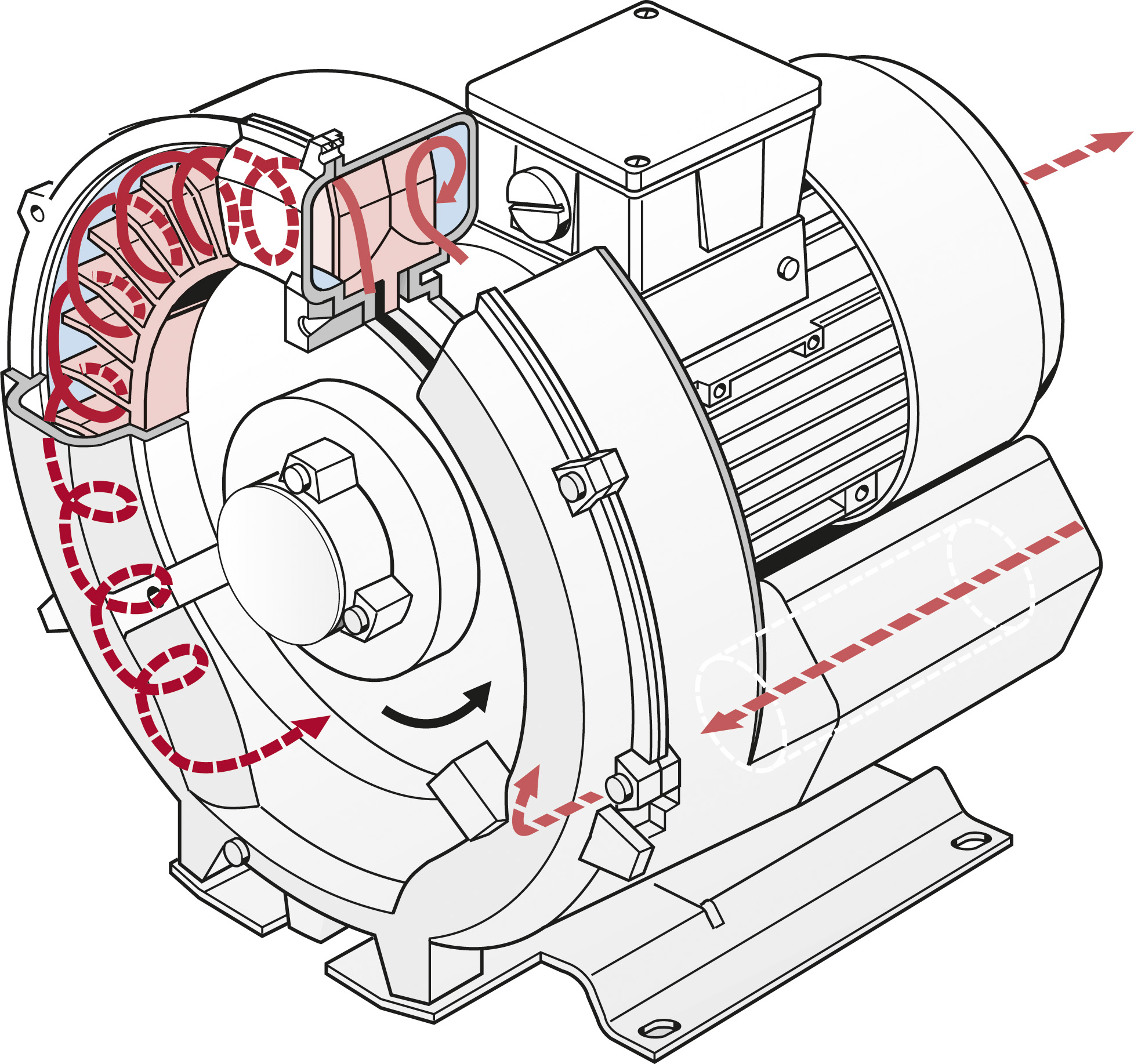

Come funziona una soffiante a canale laterale?

La girante della serie G è installata direttamente sull'albero del motore per una compressione senza contatto. La massima affidabilità operativa, persino a pressioni differenziali elevate, viene garantita dalla disposizione dei cuscinetti all'esterno della camera di compressione.

Il gas viene aspirato attraverso l'ingresso. Mentre entra nel canale laterale, la girante rotante impartisce velocità al gas nel senso della rotazione. La forza centrifuga nelle palette della girante accelera il gas verso l'esterno e la pressione aumenta.

Ogni rotazione aggiunge energia cinetica, il che comporta un ulteriore incremento della pressione lungo il canale laterale. Il canale laterale si restringe in corrispondenza del rotore, spazzando via il gas dalle palette della girante e scaricandolo attraverso il silenziatore di uscita dove lascia la pompa.

La più piccola soffiante a canale laterale disponibile sul mercato - G-BH100

Il modello G-BH100 è la soffiante a canale laterale più piccola disponibile sul mercato con un'altezza e una larghezza di 125 mm ca. e una profondità di 60 mm ca.

Un classico con tecnologia innovativa - G-BH1

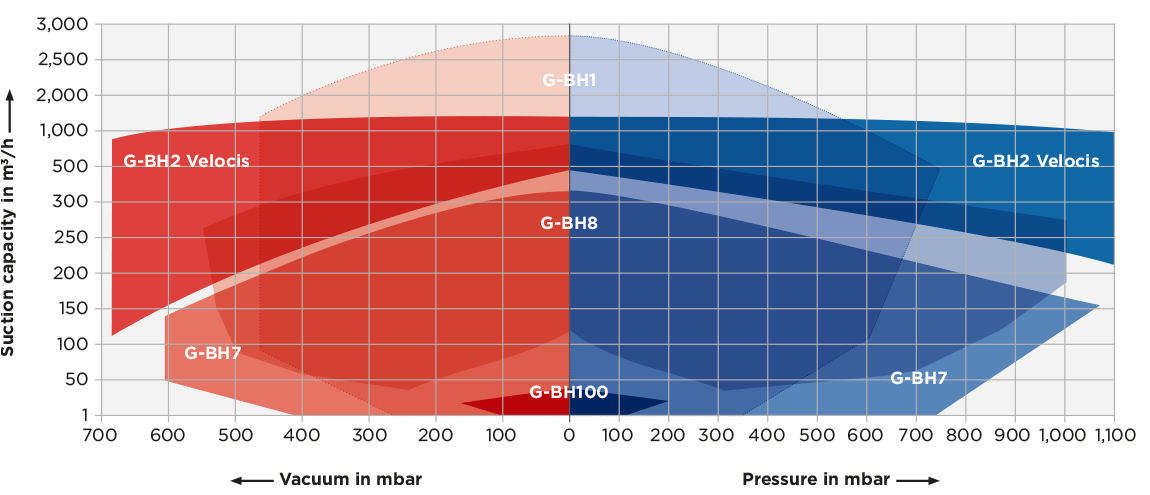

 Con la loro elevata portata volumetrica di ingresso fino a 2.500 m³:/h e una pressione differenziale fino a 780 mbar, le nostre soffianti a canale laterale a bassa rumorosità G-BH1 si sono guadagnate la loro attuale reputazione. Sono affidabili e durevoli e necessitano di scarsa manutenzione. Offrono 20.000 ore di funzionamento senza guasti e non necessitano praticamente di manutenzione. IE2: G-BH1 con motori IE2 disponibile su richiesta.

La rivoluzione del canale laterale - G-BH2 VELOCIS

Portata volumetrica fino a 850 m³/h e pressione differenziale fino a 1.100 mbar. Con la sua gamma di prestazioni significativamente ampliata, la tecnologia a canale laterale può oggi essere utilizzata in applicazioni completamente nuove. IE2: l'intera gamma G-BH2 VELOCIS è dotata di motori IE2

Panoramica dei vantaggi
• Assenza di usura
• Costi energetici e di funzionamento contenuti
• Funzionamento estremamente fluido
• Rumorosità bassissima grazie alla progettazione acustica
• Resistente a sporcizia e polvere
• Senza pulsazioni
• Motori con range di tensione 50/60 Hz
• Funzionamento con convertitore di frequenza a 87 Hz
• 40.000 ore di funzionamento

Insuperabili alla pressione differenziale più elevata - G-BH7

Le nostre soffianti a canale laterale G-BH7 possono creare differenze di pressioni fino a 1.000 mbar – più di qualsiasi altro compressore ad anello di gas! Finora i sistemi utilizzati per raggiungere questi intervalli di pressione differenziale erano molto più grossi e rumorosi – oppure soggetti a usura.

Adesso i vantaggi del funzionamento privo di usura abbinato a un basso livello di rumorosità possono essere utilizzati anche nelle applicazioni più esigenti. I compressori e le pompe per vuoto G-BH7 possono funzionare fino a 20.000 ore senza tempi di fermo dovuti alla manutenzione. Queste macchine specializzate hanno dimostrato la loro affidabilità nelle condizioni più difficili.

IE2: G-BH7 con motori IE2 disponibile su richiesta.

Dimensioni dimezzate, potenza raddoppiata
G-BH8

Soffiante a canale laterale con massimo rapporto peso/potenza e controllo dell'alimentazione estremamente flessibile (-550 … +720 mbar)

Principali caratteristiche tecniche
• Consumo energetico inferiore grazie alla più elevata efficienza della pompa
• Trasmissione a velocità flessibile
• Emissione di rumori dimezzata
• Compressione senza pulsazioni
• Manutenzione praticamente assente

IE3: l'intera gamma G-BH8 è dotata di motori IE3

Utilizzabili in tutto il mondo

Le soffianti a canale laterale della serie G sono la soluzione ideale per l'uso in tutto il mondo; possono essere utilizzate senza modifiche o prove in Europa, Asia e America. La serie è dotata di motori con range di tensione per 50 e 60 Hz con grado di protezione IP 55 (classe di isolamento F) e con approvazione UL 1450 e CAN/CSA C22.2 No. 68-09.
