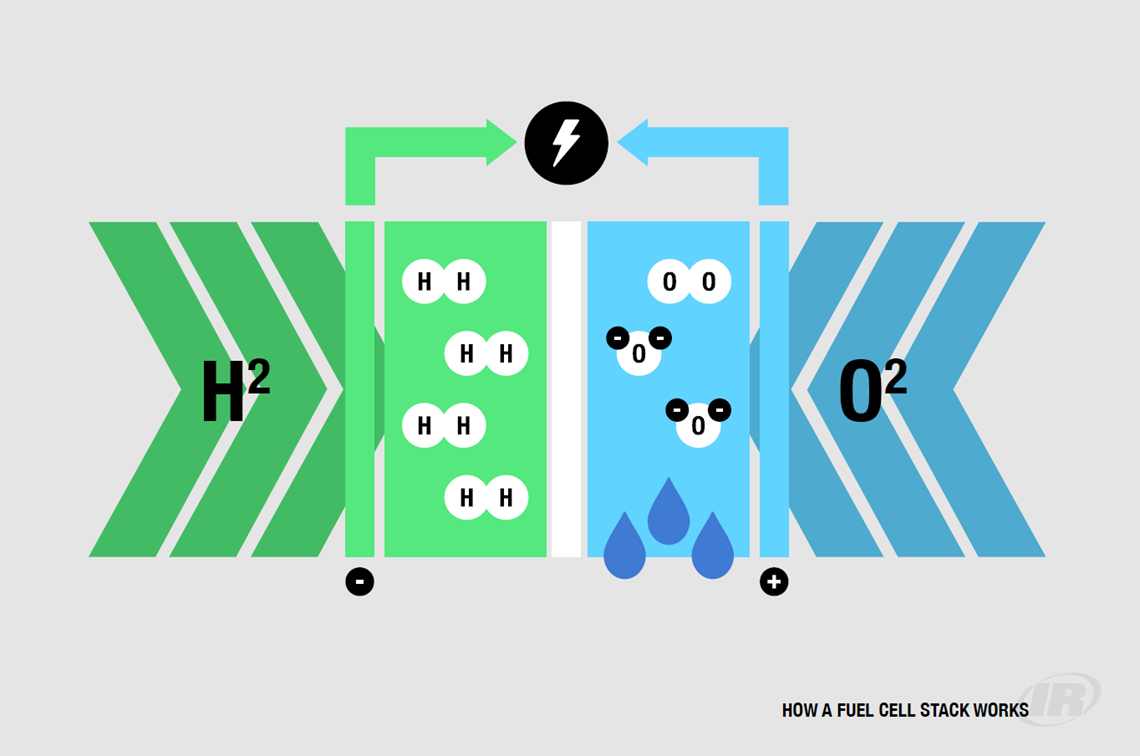

Hur fungerar en bränslecellsstack?

Bränsleceller fungerar precis som batterier, den enda skillnaden är att de inte går ner i kapacitet och att de producerar el och värme så länge som bränsle tillförs. En bränslecell består av två elektroder - en negativ elektrod som kallas anod och en positiv elektrod som kallas katod . Elektrolyten finns mellan anoden och katoden.

Ett bränsle, t.ex. väte, matas till anoden medan luft matas till katoden. Vätgasen måste förflytta sig från anodsidan till katodsidan av cellen för att möta syret och generera elektricitet. Elektrolyten låter endast positivt laddade element röra sig över den. Vätgas är ett neutralt element med en proton och en elektron, därför måste protoner och elektroner separeras för att vätgasen ska kunna passera genom elektrolyten.

Katalysatorn i cellen separerar elektronerna från protonerna. Protoner flyttas till katodsidan och går genom elektrolyten där de möter syreelementen på andra sidan och bildar vatten (vilket är det enda avfall som bildas i denna process). Elektronerna kommer också att överföras till katodsidan med hjälp av en extern krets och generera elektricitet.
