Vissa tekniker är så bra att det är svårt att förbättra dem. Elmo Rietschle sidokanalblåsare är ett sådant exempel. G-serien fungerar felfritt dag ut och dag in med praktiskt taget ingen stilleståndstid och har en dokumenterad historia av enastående tillförlitlighet under många årtionden av användning.

Vi erbjuder sidokanalfläktar i ett stort antal olika prestandaklasser för att täcka de mest varierande kraven, upp till 3 000 m³/h och differenstryck på upp till 1 000 mbar.

Fördelar i korthet

  • Tillförlitlig och byggd för att hålla länge, praktiskt taget underhållsfri
  • Robust men ändå lätt
  • För användning över hela världen (UL/CSA/IEC/EN-godkännande)
  • 50/60 Hz spänningsområde motorer
  • ATEX 94/9 EG
  • Justerbar hastighet via extern eller integrerad omvandlare

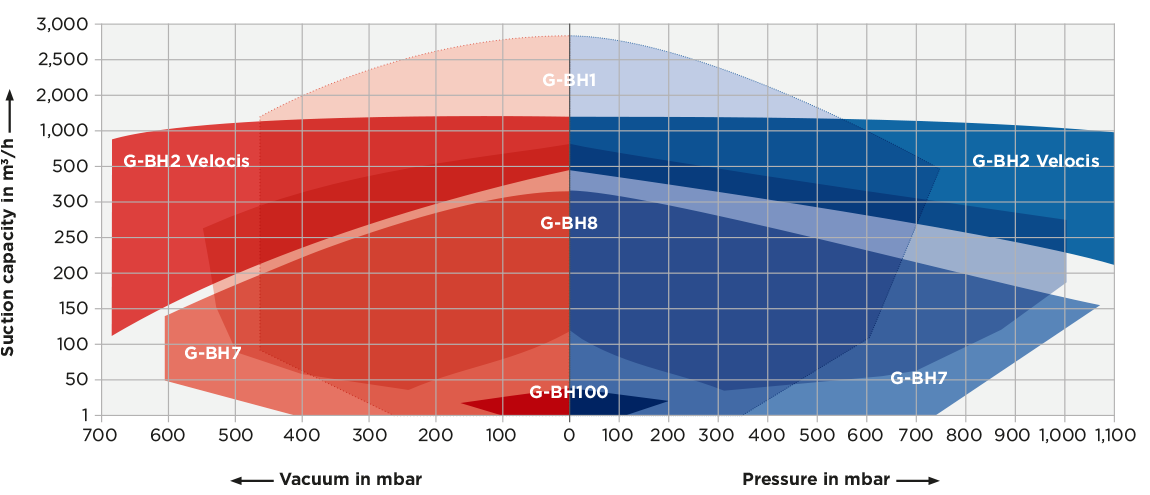

G-serien luftkarta

Karta över luftfarten

Mapa vzduchu, řada G, s bočním kanálem

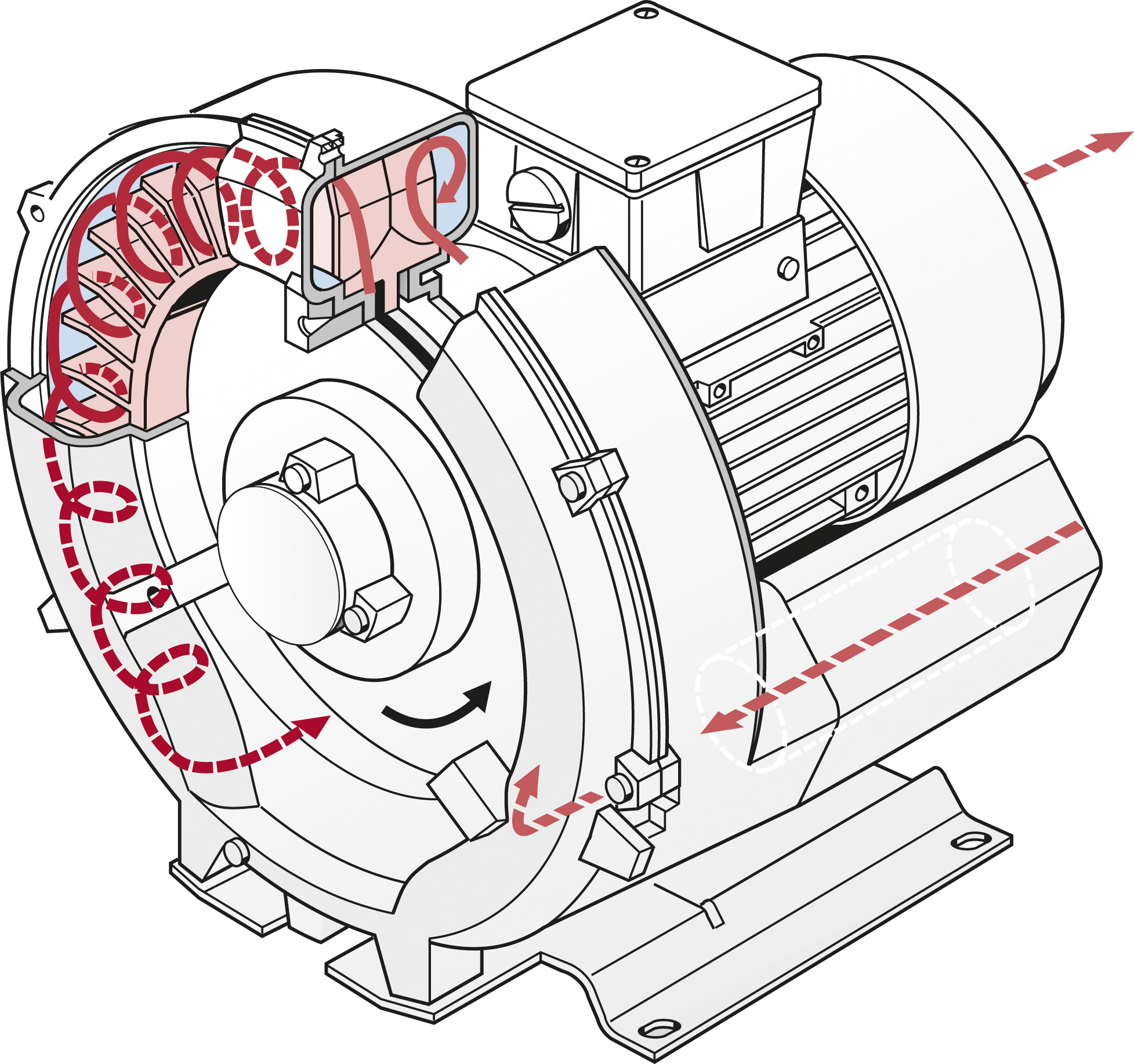

Sidokanalblåsare Funktionsprincip

Sidokanalblåsare Funktionsprincip

Hur fungerar en sidokanalfläkt?

G-seriens pumphjul är monterat direkt på motoraxeln för kontaktfri kompression. Maximal driftsäkerhet, även vid höga differenstryck, garanteras genom att lagren är placerade utanför kompressionskammaren.

Gasen tas in genom inloppet. När gasen kommer in i sidokanalen ger det roterande pumphjulet gasen hastighet i rotationsriktningen. Centrifugalkraften i pumphjulets blad accelererar gasen utåt och trycket ökar.

Varje rotation tillför kinetisk energi, vilket leder till ytterligare tryckökning längs sidokanalen. Sidokanalen smalnar av vid rotorn, vilket gör att gasen sveps bort från pumphjulets blad och släpps ut genom ljuddämparen i utloppet där den lämnar pumpen.



G Series Side Channel Blower Operating Principles

Vårt sortiment av sidokanalblåsare och vakuumpumpar

Marknadens minsta sidokanalblåsare - G-BH100

G-BH100-blåsare är de minsta sidokanalblåsarna på marknaden, med en höjd och bredd på ca 125 mm och ett djup på ca 60 mm.



Klassiker med innovativ teknik - G-BH1

Med sitt höga inloppsflöde på upp till 2 500 m³/h och ett differenstryck på upp till 780 mbar har våra tystgående G-BH1 sidokanalblåsare förtjänat sitt rykte. De är tillförlitliga, kräver lite underhåll och är hållbara. De levererar 20 000 drifttimmar utan fel och är praktiskt taget underhållsfria. IE2 G-BH1 med IE2-motorer finns på begäran.



Revolutionen i sidokanalen - G-BH2 VELOCIS

Volymflöde upp till 850 m³/h och differenstryck upp till 1 100 mbar. Med sitt avsevärt utökade prestandaområde kan sidokanaltekniken nu användas i helt nya tillämpningar. IE2 Hela G-BH2 VELOCIS-serien har IE2-motorer

Fördelar i korthet
• Bärfri
• Låga drifts- och energikostnader
• Extremt smidig drift
• Mycket låg ljudnivå tack vare akustisk teknik
• Damm- och fluffresistent
• Pulsationsfri
• 50/60 Hz spänningsområde motorer
• Drift med frekvensomvandlare med 87 Hz
• 40 000 drifttimmar



Oöverträffad vid högsta differenstryck - G-BH7

Våra G-BH7 sidokanalblåsare kan skapa tryckskillnader på upp till 1 000 mbar - mer än någon annan gasringkompressor! Hittills har de system som använts för att nå dessa differenstryckområden varit mycket högre och större - eller utsatta för slitage.

Nu kan fördelarna med slitagefri drift i kombination med låg ljudnivå även användas i de mest krävande tillämpningar. Vakuumpumparna och kompressorerna G-BH7 kan arbeta upp till 20 000 timmar utan underhållsavbrott. Dessa specialmaskiner har bevisat sin tillförlitlighet under de hårdaste förhållandena.



IE2 G-BH7 med IE2-motorer på begäran

Halva storleken, dubbla effekten
G-BH8

Sidokanalblåsare med maximal effekt/viktförhållande och extremt flexibel effektstyrning (-550 ... +720 mbar)

Tekniska höjdpunkter
• Lägre energiförbrukning tack vare högre pumpeffektivitet
• Flexibel hastighetsdrift
• Bullerutsläpp minskar med hälften
• Pulsationsfri kompression
• Praktiskt taget underhållsfri

IE3 Hela G-BH8-serien har IE3-motorer



Lämplig för användning över hela världen

Sidokanalfläktarna i G-serien är den idealiska lösningen för global användning; de kan användas utan ändringar eller tester i Europa, Asien och Amerika. Detta inkluderar motorer med spänningsområde för 50 och 60 Hz i skyddsklass IP 55 (isoleringsklass F) och är godkända enligt UL 1450 och CAN/CSA C22.2 nr 68-09.
